GaN具有直接帶隙寬、原子鍵強、熱導率高和抗輻照能力強等性質，不僅是短波長光電子材料，也是高溫半導體器件的替代材料，GaN體系可以用來制備藍、綠光LED，藍紫、紫外光LD，紫外探測器以及高頻大功率電子器件。GaN易與AlN、InN等構成混晶，能制成各種異質結構，已經得到了低溫下遷移率達到105cm2/(v·s)的2-DEG，有效地屏蔽了光學聲子散射、電離雜質散射和壓電散射等因素。
|
生長方法
|
HVPE（氫化物氣象外延法）
|
|
晶體結構
|
六方
|
|
晶格常數(nm)
|
a：0.319 c：0.519
|
|
晶向
|
C-axis(0001) ± 0.5°
|
|
摻雜程度
|
輕摻、中摻、重摻
|
|
摻雜元素
|
|
|
|
導電類型
|
N
|
Semi-Insulating
|
|
帶隙（eV）
|
3.44
|
|
電阻率（Ω·cm）
|
< 0.5 Ω·cm
|
>106Ω·cm
|
|
遷移率(cm2/(v·s))
|
|
|
|
載流子密度（/cm3）
|
|
|
|
位錯密度（EPD）（/cm2）
|
<5x106
|
|
尺寸
|
10.0mm×10.5mm、14.0mm×15.0mm，可按照客戶需求，定制特殊方向和尺寸
|
|
表面
|
單拋片、雙拋片或切割片
|
|
厚度(um)
|
300 ± 25、350 ± 25、400 ± 25，可定制
|
|
TTV (Total Thickness
Variation)
|
|
|
TIR (Total Indicated
Reading)
|
|
|
Bow
|
|
|
Warp
|
|
|

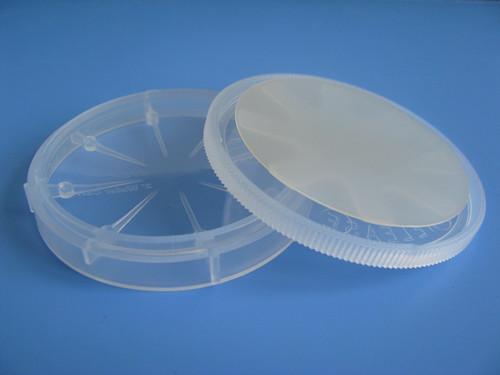

包裝
|
100級潔凈袋，1000級超凈室
|
